Q96-ZCA-7a单相交流电压继电器
Q96-ZCA-7a单相交流电压继电器

全国热线

021-64190826

特性:用于单相交流电 源系统。

耐电压:2kV 50Hz 1 分 钟

使用环境温度:-25℃ ~+55℃

外壳防护等级:IP44。

工作耐振动:2~100Hz 加速度≤0.7g

开关容量:AC 250V 5A;DC 28V 5A 电压设定值: ① 过电压设定值(U>): 100%~120% Un,可 调

过电压继电器延时吸合时间:0.2~15s,可调 ② 欠电压设定值(U<): 80%~100% Un,可调

欠电压继电器延时吸合 时间:0.2~15s,可调

测量范围(Un):(AC)220V;380V; 450V

功 耗:≤3V·A 单相交流电压继电器接线图: L N X1,X2 端输入

辅助电源电压(U):(AC) 220V;380V; 450V NC NO NC NO DC 24V(不区分极性)

产品型号

产品名称

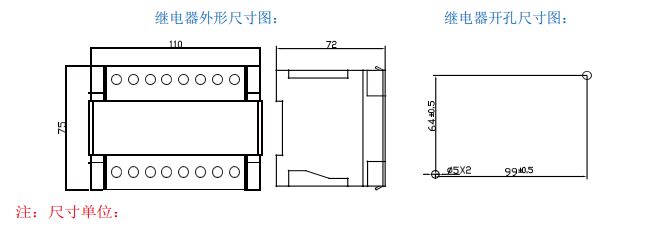

(A×B×C)

孔距尺寸(孔Φ5.0)

重量(kg)

备注

Q96-ZCA-7a

欠压过压继电器



110×75×72



99±0.5×64±0.5



0.50



不带表头指针指示

Q96-ZCA-7b

双过压继电器

Q96-ZCA-7c

双欠压继电器

使用说明:

⒈ 当 X1,X2 接通辅助电源后绿色指示灯亮,说明继电器进入监测工作状态。

⒉ 当被测交流电压发生变化,超过过电压(U>)设定值时黄色指示灯亮,经过 T2 秒延时后红色指示灯亮同时 R2 继 电器动作,完成对设备的保护或者控制。

⒊ 当被测交流电压发生变化,低于欠电压(U<)设定值时黄色指示灯亮,经过 T1 秒延时后红色指示灯亮同时 R1 继 电器动作,完成对设备的保护或者控制。

⒋ 过压过压继电器,两组过电压继电器。可设定二个不同的过电压(U>)设定值,继电器动作见⒉。 欠压欠压继电器,两组欠电压继电器。可设定二个不同的欠电压(U<)设定值,继电器动作见⒊。

⒌ 当被测电压恢复到受控范围后,继电器触点释放,继电器又进入监测工作状态。
