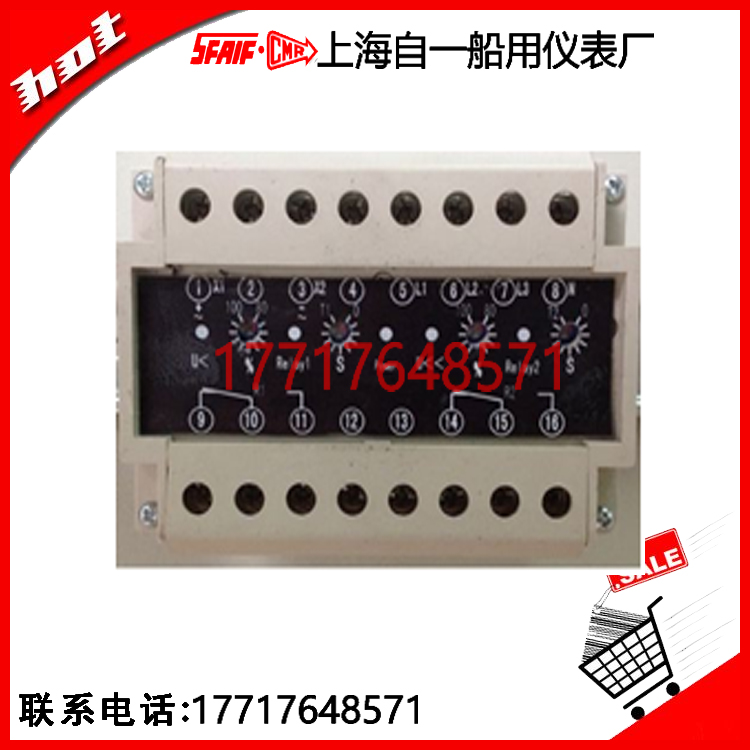

Q96-ZCA-4a三相功率逆功率继电器
Q96-ZCA-4a三相功率逆功率继电器

全国热线

021-64190826

特性:用于三相三线制交流电源系统中,功率过载或 逆功率时 对发电机、变配等设备进行保护和控制。

耐电压:2kV 50Hz 1 分钟

使用环境温度:-25℃~+55℃

外壳防护等级:IP44。

工作耐振动:2~100Hz 加速度≤0.7g

开关容量:AC 250V 5A;DC 28V 5A 功率设定值: ① 过载功率设定值(P>):

三相功率逆功率继电器接线图: A 25%~125% Pn(额定测量功率),可调

过功率继电器延时吸合时间: 0.2~20s,可调 ② 逆功率设定值(-P>): 0%~25% -Pn(额定测量逆功率),可调

逆功率继电器延时吸合时间: 0.2~30s,可调

功 耗:≤3V·A

输入电压(U):(AC)100V;220V;380V; 450V

输入电流(I):AC5A

产品型号

产品名称

(A×B×C)

孔距尺寸(孔Φ5.0)

重量(kg)

备注

Q96-ZCA-4a

过载功率逆功率继电器



110×75×72



99±0.5×64±0.5



0.50



不带表头指针指示

Q96-ZCA-4b

逆功率继电器

Q96-ZCA-4c

双过载功率继电器

使用说明:

⒈ 当接通三相电源后绿色指示灯亮,说明继电器进入工作状态。

⒉ 当被测功率发生变化,超过过载(P>)设定值时黄色指示灯亮,经过 T1 秒延时后红色指示灯亮同时过载继电器 (PowerOverload)动作,完成对设备的保护或者控制(卸载)。

⒊ 当被测功率发生变化,超过逆功率(-P>)设定值时黄色指示灯亮,经过 T2 秒延时后红色指示灯亮同时逆功 率 继电器(Reverse Power)动作,完成对设备的保护或者控制。

⒋ 当被测功率恢复到受控范围之内后,继电器触点释放,继电器又进入监测工作状态。

注:可根据用户要求增加过载报警功能。当被测功率发生变化,超过过载(P>)设定值时黄色指示灯亮, 约 1 秒报警继电器(Alarm)动作(标号 12,13 为其常开触点)。如需要请在订货时注明。
