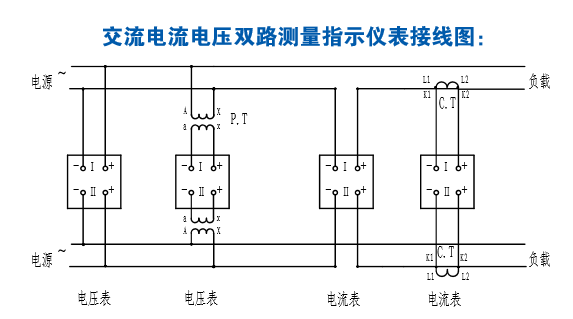

特性： 用于测量双路交流网络电流电压。
使用环境温度： -25℃～+55℃
外壳防护等级： IP44 。
IP56：适用于加装密封罩的Q72、Q96型仪表。
工作耐振动： 2～100Hz 加速度≤0.7g
相对湿度： ≤98% RH
仪表标度尺： 白色底黑色刻度；如需设定值可划红线。
产品型号 | 展开角 | 外型尺寸(A×B×C) | 开孔尺寸(D×D) | 重量(kg) | 备注 |
Q96D-RBC | 90° | 96×96×80 | 92+0.5×92+0.5 | 0.70 |
测量范围：
经电压互感器（PT）接入次级电压100V | 经电流互感器（CT）接入次级电流1A；5A | ||||
V | V | kV | A | A | kA |
0～50 | 0～3（3k/100V） | 0～0.5 | 0～10 | 0～1 | |
0～75 | 0～3.6（3k/100V） | 0～1 | 0～20 | 0～1.5 | |
0～100 | 0～7.2（3k/100V） | 0～2 | 0～30 | 0～2 | |
0～150 | 0～220 | 或 0～7.2（6k/100V） | 0～3 | 0～50 | 0～3 |
0～250 | 0～380 | 0～12（6k/100V） | 0～5 | 0～75 | 0～4 |
0～300 | 0～440 | 或 0～12（10k/100V） | 0～100 | 0～5 | |
0～450 | 0～18（15k/100V） | 0～150 | 0～6 | ||
0～500 | 0～42（35k/100V） | 0～200 | 0～7.5 | ||
0～600 | 0～300 | 0～10 | |||
0～400 | |||||
0～600 | |||||
0～750 | |||||
0～800 | |||||
