13L1-A交流电流表
13L1-A交流电流表

全国热线

021-64190826

特性: 用于测量交流网络电流电压。

测量精度:           1.5 级

耐 电 压:             2kV   50Hz   1分钟

使用环境温度:    -25℃~+55℃

外壳防护等级:    IP44 。

                             IP56:适用于加装密封罩的Q72、Q96型仪表。

工作耐振动:        2~100Hz    加速度≤0.7g

 相对湿度:           ≤98%  RH

额定频率:           50Hz;60Hz;400Hz(请在订货时注明)

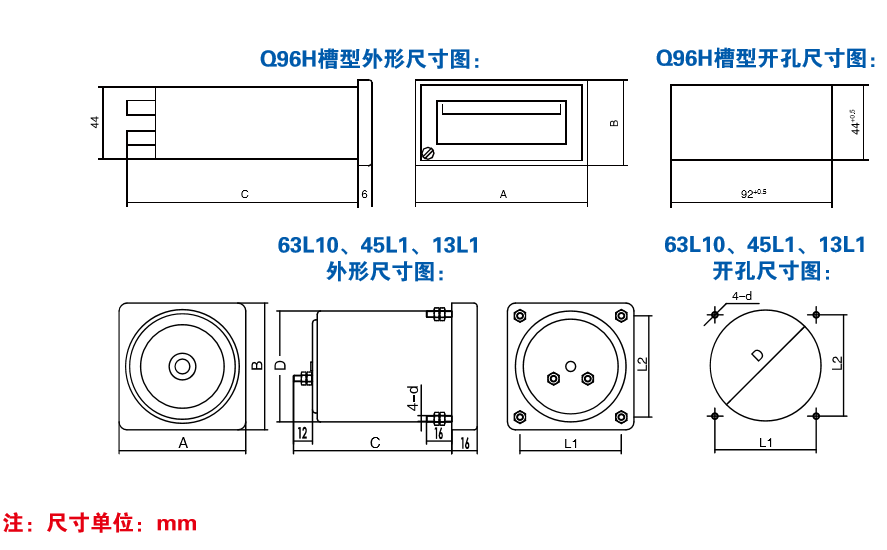

产品型号

展开角

(A×B×C)

(D×D)

重量(kg)

备注

Q48-RBC

90°

48×48×67

44+0.5×44+0.5

0.15


Q72-RBC

72×72×63

68+0.5×68+0.5

0.30

Q96-RBC

96×96×80

92+0.5×92+0.5

0.40

Q144-RBC

144×144×80

138+0.5×138+0.5

1.25

Q96H-RBC

槽型

96×48×124

92+0.5×44+0.5

0.45

Q72-RZC

240°

72×72×102

68+0.5×68+0.5

0.40

Q96-RZC

96×96×80

92+0.5×92+0.5

0.50

Q144-RZC

144×144×80

138+0.5×138+0.5

1.25

产品型号

展开角

(A×B×C)

尺寸(D-L1×L2-d)

重量(kg)

备注

63L10

240°

80×80×100

Φ70-64×64-Φ5

0.90


45L1

120×120×116

Φ106-96×96-Φ7

1.40

13L1

160×160×116

Φ106-128×128-Φ7

1.80

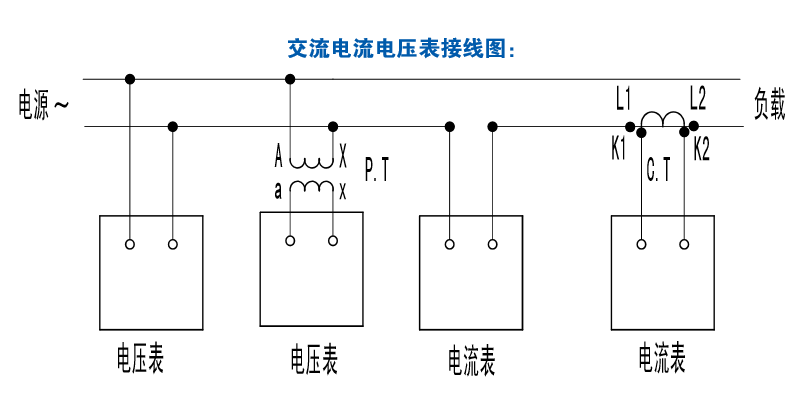

测量范围:


经电压互感器(PT)接入次级电压100V


经电流互感器(CT)接入次级电流1A;5A

V

V

kV

A

A

kA

0~50


0~3(3k/100V)

0~0.5

0~10

0~1

0~75


0~3.6(3k/100V)

0~1

0~20

0~1.5

0~100


0~7.2(3k/100V)

0~2

0~30

0~2

0~150

0~220

或 0~7.2(6k/100V)

0~3

0~50

0~3

0~250

0~380

0~12(6k/100V)

0~5

0~75

0~4

0~300

0~440

  01210k/100V

0~10

0~100

0~5

0~450


01815k/100V

0~20

0~150

0~6

0~500


04235k/100V


0~200

0~7.5

0~600




0~300

0~10





0~400






0~600






0~750






0~800
