Q144-BCO变送输出直流电流电压表
Q144-BCO变送输出直流电流电压表

全国热线

021-64190826

特性: 用于电量测量指示仪表。

输出:DC 4~20mA。

测量精度:           1.5 级

耐 电 压:             2kV   50Hz   1分钟

使用环境温度:    -25℃~+55℃

外壳防护等级:    IP44 。

                             IP56:适用于加装密封罩的Q72、Q96型仪表。

工作耐振动:        2~100Hz    加速度≤0.7g

相对湿度:           ≤98%  RH

直流电压表内阻:1kΩ / V

产品型号

展开角

(A×B×C)

(D×D)

工作电源

备注

Q48-BCO

90°

48×48×67

44+0.5×44+0.5



DC24V

±20%







输出精度:0.5%

Q72-BCO

72×72×80

68+0.5×68+0.5

Q96-BCO

96×96×80

92+0.5×92+0.5

Q144-BCO

144×144×80

138+0.5×138+0.5

Q72-ZCO

240°

72×72×80

68+0.5×68+0.5

DC24V

±20%

Q96-ZCO

96×96×93

92+0.5×92+0.5

Q144-ZCO

144×144×80

138+0.5×138+0.5

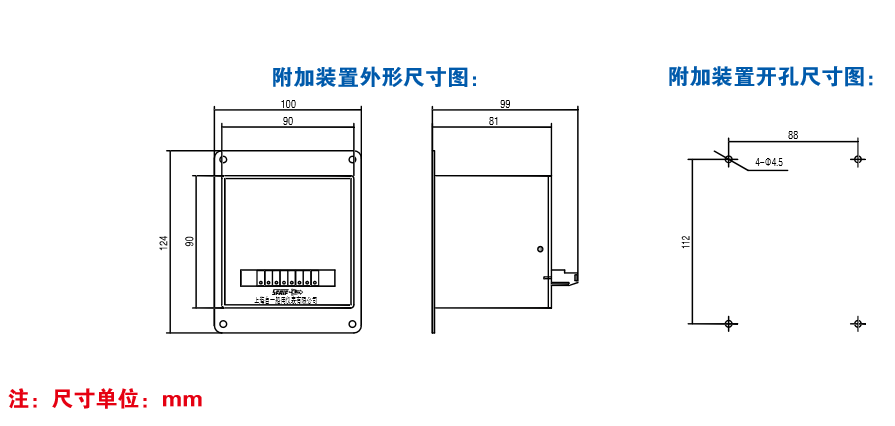

注:Q48、Q72、Q144自带附加装置。用四只M4螺杆固定安装。



按用户要求,直流表标度尺可刻制:

⒈ 零位在标度尺中心正负测量值对称,或正负测量值不对称引起零位偏离中心的任意位置。

⒉ 根据用户要求,标度尺中刻制警示红线、安全范围值绿线,或带状线。

⒊ 按用户需要可提供用来调节设定值的红色指示针。

⒋ 根据用户要求,也可以定制直流电压表起始段区域压缩刻度,放大所需指示值标度尺范围,提高测量精度。

⒌ 在订制特殊标度尺时,客户必须提供图样要求。


测量范围:


配75mV外附分流器接入

mV

V

mA

A

A

kA

0~75

0~1

0~100

0~0.5

0~75

0~1

0~10

0~1

0~200

0~3

0~150

0~1

0~100

0~2

0~15

0~1.5

0~300

0~5

0~300

0~2

0~150

0~3

0~20

0~2

0~500

0~7.5

0~350

0~3

0~200

0~5

0~30

0~3

0~600

0~10

0~500

0~5

0~300

0~10

0~50

0~4


0~15

0~600

0~15

0~500


0~75

0~4.5


0~20

0~700

0~20

0~600


0~100

0~5


0~30

0~800

0~30

4~20


0~150

0~6


0~50


0~50



0~200

0~7.5


0~75





0~300








0~500








0~750


注:连接外附分流器和表头的定值导线电阻为0.035欧。

可为用户提供测量范围以外的规格。
